Tabung Kecil Mesin Peras Membran Panel Mesin Las Untuk Pipa Boiler
Ukuran diameter tabung | 32-76mm | Ukuran ketebalan tabung | 3-12.7mm |
---|---|---|---|
lengkungkan jari-jari sebelum menekan | 1.5D | lengkungkan jari-jari setelah menekan | 0.6-1.2D |
Cahaya Tinggi | mesin tabung sizing,pipa baja lentur mesin |

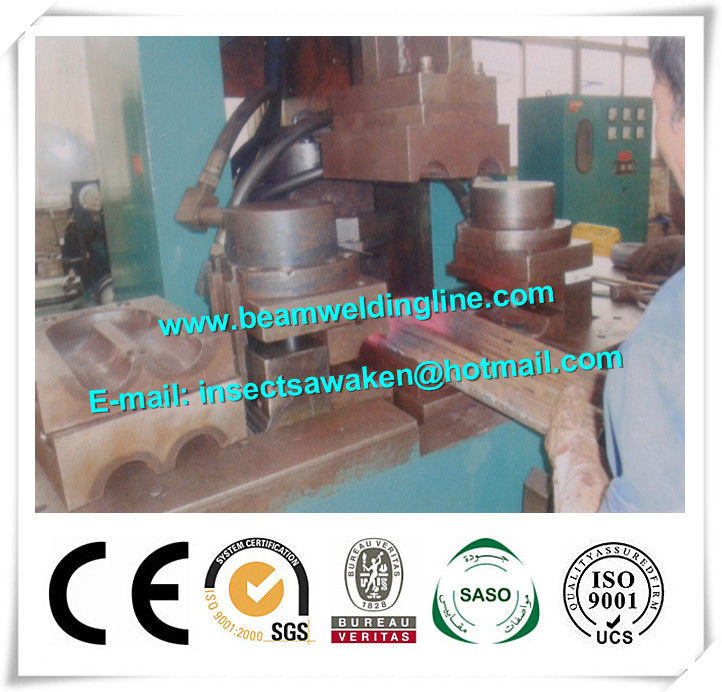

Small Tube Sizing Machine Membrane Panel Welding Machine untuk Boiler Pipe
1. Model
● Peralatan ini dirancang hanya sebagai tipe C dan memiliki 9 silinder minyak untuk drive hidrolik.
● Ini digunakan untuk meremas dan mengkalibrasi siku berpemanas kecil pada tingkat yang sama. Siku 180 ° yang memenuhi syarat Φ = ketebalan 76mm = 12.7mm R = 1.5D dapat dipencet ke R = 0.6D dan mencapai persyaratan teknis.
2. Detail teknis
● Diameter pipa: D = Φ32-Φ76mm
● Ketebalan pipa: 3-12.7mm
● Lekukan jari 180 siku sebelum meremas: R = 1.5D
● Lekukan jari 180 siku setelah meremas: R = (0.6-1.2) D
● Jarak terbuka maksimal penjepit dibuat: L = 400mm
● Tekanan peras: F = 45t
● Tekanan kalibrasi: F = 120t
● Tekanan sistem hidrolik: N = 16Mpa
● Daya pompa: N = 18.5kw
3. Tempatkan
● C-type frame (tempat tidur bubut), memiliki sembilan silinder minyak, transmisi hidrolik
● silinder kalibrasi maksimum180t
● Tekanan balik silinder
● Mekanisme pemadaman Kiri dan Kanan
● Atas / bawah mode yang dikalibrasi dengan slide
● Terutama menggunakan kontrol PLC, kontrol pemanasan di panel yang sama, operasi sederhana, tingkat kegagalan rendah. Gunakan sensor untuk menguji jarak pemerasan
4. Bagian yang disertakan
Tidak. | Nama | Model | Q'ty |
1 | Mesin utama | ZZSRJZJ | 1 |
2 | Tungku induksi | 1 | |
3 | Sistem pendingin air | 1 | |
4 | Sistem hidrolik | 1 | |
5 | Cetakan | Klien menyediakan ukuran | 1 |
6 | Panel kendali | 1 | |
7 | Meja operasi | 1 |
