Mesin Las Tabung Orbital 1600mm, Mesin Las Busur Terendam

Mesin Pengikat Panel Membrane 1600mm, Mesin Las Wadah Terendam

1. Struktur peralatan

● Peralatan ini terdiri dari mesin SAW (dua set obor las, obor bergerak vertikal dan lateral, kawat gantung makan, kalibrasi kawat, perangkat daur ulang flux, dll.), Empat set sumber daya pengelasan, sistem kontrol listrik (kotak kontrol , kotak operasi, dll.), roller transfer, udara tekan dan sebagainya.
● Kawat, obor, sakelar listrik dan komponen lainnya, komponen impor disarankan.
● Dalam proses pengelasan bersama, empat set tombol operasi independen, tombol yang dapat diatur (termasuk regulasi pengelasan, penempatan silinder mobile, dll.) Dan digital yang diatur. display dan dial plate harus dalam satu kotak. Proses pengelasan bisa manual atau terprogram.

2. Pengenalan singkat

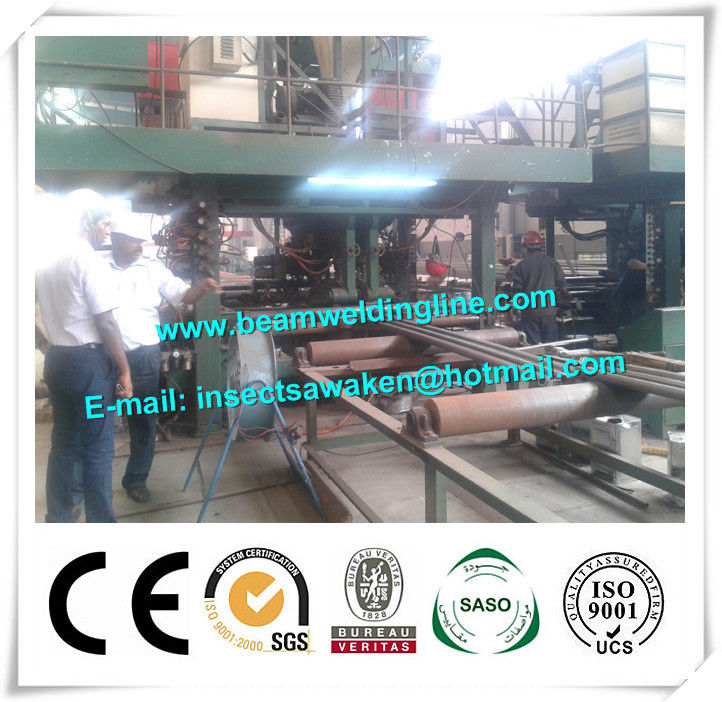

Menggunakan empat set proses pengelasan busur yang terendam sampai ke tabung pengelasan dan bar datar menjadi satu atau bahkan kelompok tabung, dan untuk mencocokkan 1600 * 4 mesin yang ada untuk meningkatkan kemampuan pengelasan membran di dalam toko.

● Pipa di luar diameter: φ22-φ89mm
● Ketebalan dinding pipa: 3-16mm
● Flat bar width: 12-150mm
● Ketebalan batang datar: 3-16mm
● Panjang panel pipa: sesuai ukuran bengkel
● Lebar maksimum panel pipa: 1600mm
● Bahan pipa dan bilah datar: baja karbon atau baja paduan

3. Parameter teknis

● Tinggi roller: 865mm
● Diameter kawat las: φ1.6-φ2mm,
● Kecepatan pengereman kawat pengelasan: 1-20m / menit
● Welding wire spool: 4pcs, 150kg / pc
● Kecepatan makan: 0.5-2.0m / min disesuaikan
● Udara tekan: 5-6bar
● Obor: 2 kelompok (4 set), 2 obor las kiri dan 2 obor las di sisi kanan, masing-masing kelompok dapat bergerak dari tengah ke kiri / kanan sampai 800mm, jarak 2 obor pada masing-masing kelompok adalah 30mm, sudut obor dan pipa adalah 90 °
● Stroke obor di vertikal adalah 100mm, ekstra fine-tuning stroke dengan tangan adalah 40mm. Sangat cocok untuk pengelasan berbagai ukuran panel pipa
● Sumber daya pengelasan SAW:
- model: DC-600 (USA Lincoln)
- Masukan daya: 220V / 380V / 440V / 30HZ / 50HZ / 60HZ
- output: 600A / 44V / 100%, 680A / 44V / 60%
- masukan mata uang bila diberi nilai output: 116A / 67A / 58A
- kisaran keluaran: 70-850A, 13-44V (tegangan konstan), 90-850A, 24-42V (arus konstan)
- dimensi: 781 * 565 * 965mm
- Berat bersih: 237kg
- model kepala pengumpan kawat: NA-3SF (USA Lincoln)
- Kecepatan pengumpanan kawat: 0-20000mm / min
- diameter kawat pengelasan: φ2mm, φ1.6mm (opsional)
● Sistem pemulihan fluks:
- model: ZH-5
- motor: 5.5kW
- pemanasan awal: 2 kW
- Kapasitas penyimpanan fluks: 260 liter
- suhu pemanasan: 0 ℃ -200 ℃
● Sistem kontrol:
- termasuk layar sentuh, PLC, modul pertukaran AD / DA, sistem servo AC
- Mengisolasi transformator: 380V / 220V

4. Persyaratan lainnya

● Struktur pemberian pakan: kecepatan pemberian pakan sinkron dengan kecepatan pengelasan, yaitu 0.5-2.0m / min disesuaikan. Axis bisa dipasang berbagai rol ke tabung spesifikasi di atas dengan alat penjepit pneumatik.
● Dua set mekanisme penjepitan samping: oleh pusat ke gerakan lateral sekitar 0-800mm, gerakan yang sama seperti kursi roda kiri / kanan. Dengan roda belakang dengan perangkat pneumatik, pin yang disesuaikan dengan roller tegangan di atas di atas. Tabung spesifikasi, bagian belakang rol penjepit samping bisa mengkalibrasi sisi tikungan, gerakan rol penjepit samping dengan silinder, fine-tuning yang dengan manual.
● Work-piece bisa sampai ke sudut.
● Perangkat daur ulang Fluks: setiap kelompok obor harus dilengkapi dengan perangkat daur ulang flux, gerbong fluks bubuk dengan fluks pengeringan, yang dibawa ke bagian yang akan dilas, dihirup ke tabung pengelasan setelah pengelasan sebagai daur ulang. Isap mesin isap bubuk harus cukup, tabung fluks harus memiliki kapasitas yang cukup untuk memastikan pengelasan normal. yang harus disertai alat pemanas dan pemanasan seragam, kontrol suhu secara otomatis, suhu pemanasan antara 0-200 ℃.
● Institusi yang dibantu oleh kawat: kecepatan pengumpan kawat tambahan lebih besar 3 kali daripada kecepatan makan.
● Kecepatan pengelasan: Kecepatan pengelasan dan pengelasan dalam pengelasan dapat disesuaikan dengan fasilitas kisaran 0-2.0m / min, masing-masing mesin las dengan speedometer atau display digital.

5. Model peralatan

6. Lingkup pasokan

7. Suku cadang dan alat

Konveyor input dan output untuk mesin las panel dinding membran Anda bisa membelinya secara langsung atau memproduksinya sesuai gambar kita. Silahkan cari Luk Mankai di Youtube jika ingin melihat proses pengelasannya.

Area masukan panel dan panel ● Pipa di luar diameter: φ22-φ89mm ● Ketebalan dinding pipa: 3-16mm ● Flat bar width: 12-150mm ● Ketebalan batang datar: 3-16mm ● Obor pengelasan: 4 unit (SAW) ● Lebar maksimum panel pipa: 1600mm
