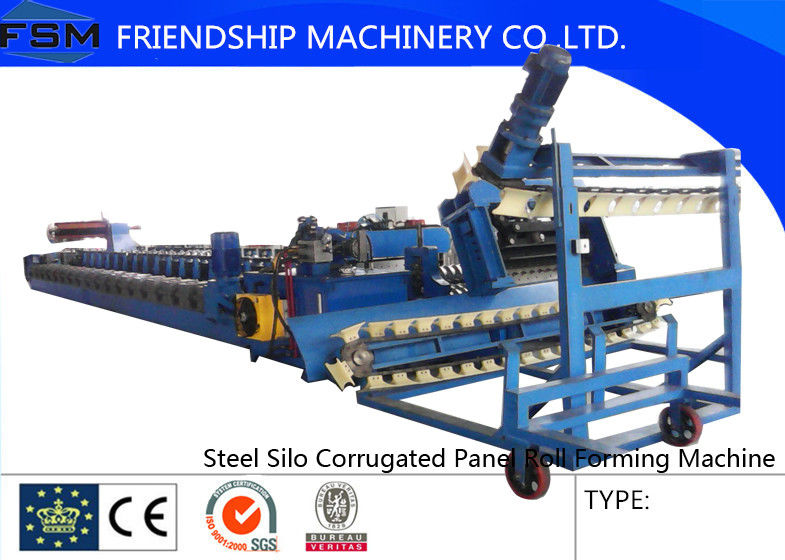

3 - 4mm Steel Forming Machine Steel Culvert dengan Gearbox Driven
Ketebalan | 2-4mm | Lebar | 1000mm |
---|---|---|---|
Didorong gigi | Gearbox | Decoiler | 10 ton |
PLC | dengan layar sentuh | Punching holes | Meninju hidrolik |
Cahaya Tinggi | baja membentuk mesin,atap panel roll membentuk mesin |
Teknik Utama
Baris ini meliputi decoiler hidrolik dengan mobil koil, guide, forming, punching, curving, cutting, stacker sederhana.
Bahan pakan lebar: max 1250mm, Q235, maks ketebalan: 4mm.
1.Hydraulic Decoiler dengan kumparan mobil:
Lebar pakan maksimal | 300-1250mm |
Kapasitas pemuatan maksimal | 10T |
Diameter koil maks | 1500mm |
Diameter koil dalam | 460-560mm |
2.Main Forming machine:
3.Incl. pemberian piring baja dan panduan, manual adjusting centering, roll forming.
Ketepatan ketinggian dan jarak gelombang tunggal: ± 2mm
Pelat setelah terbentuk, permukaan piring dan tepi halus, tidak ada goresan yang jelas.
Stasiun pembentuk: 20 stasiun secara total (16 stasiun, 2 stasiun untuk membentuk kembali, rol stasiun pertama memiliki fungsi pemberian makan, dua rol berakhir memiliki fungsi pemandu), bahan roller GCr15.
Motor: 2 set, masing-masing 15kw.
Kecepatan: 6-15 mm / menit termasuk meninju, tidak termasuk pemotongan.
Struktur mesin: Stand kolom dan gearbox mengemudi untuk setiap stasiun.
Kontrol: oleh PLC Delta Taiwan, layar sentuh merek China, dengan remote control.
4.Punching part: Pelacakan tanpa henti Motor servo 5.5kw, encoder, transmisi sekrup bola Stasiun hidrolik oleh China Pukulan ketepatan: Lubang: + 0.3mm; Jarak lubang (arah lebar): ± 1mm Jarak lubang (arah panjang): ± 2mm Lubang sekrup: halus, bentuknya bagus Punching die: Bahan Cr12MoV, perlakuan panas, 60-62HRC. Satu set kepala punching dengan satu baris. |
Mesin cuci Cara melengkung: tiga rol melengkung Pemberian pakan: 1500mm Kecepatan: kecepatan yang sama seperti mesin pembentuk utama. Max melengkung diameter: 2m. Struktur: kolom berdiri |
Bagian 6.Cutting: Bagikan stasiun hidrolik dengan bagian meninju. Cara pemotongan: pemotongan hidrolik, cutting angle adjustable, bisa sesuai dengan melengkung. Panjang akurasi: ± 2mm; Cutting blade: Cr12MoV, perlakuan panas, 60-62HRC |
7.Stacker |
8. Produk jadi |
Keterangan lebih lanjut
Pls hubungi kami
