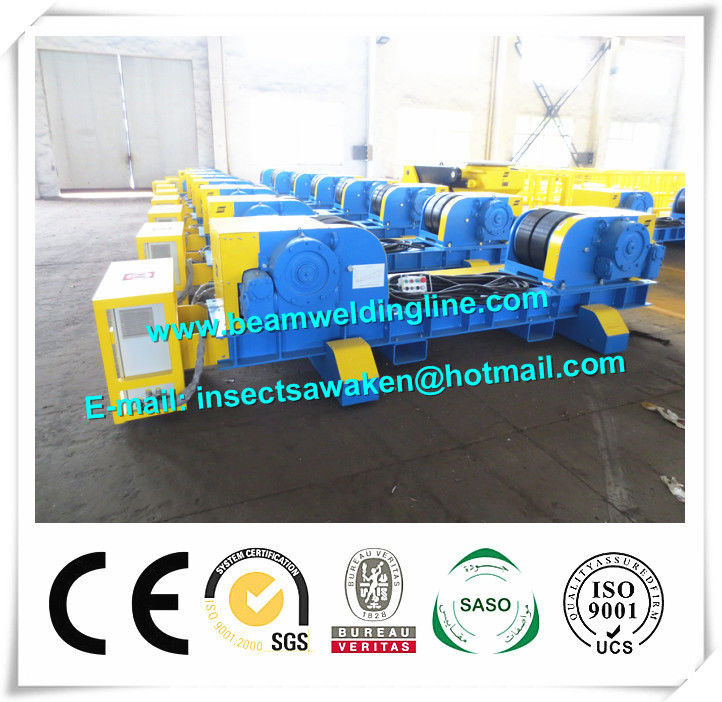

Europ Standar Konvensional Welding Rotator / 600 Ton Pipa Rollers Untuk Welding
Cahaya Tinggi | mengelas rotator,kolom dan booming manipulator pengelasan |
---|
Rotator Welding Konvensional Konvensional Konvensional / 600 Ton Pipa Roller Untuk Welding
1. Parameter teknis utama
Barang | Konten |
Model | HGK600 |
Kapasitas beban | 600t |
Diameter kapal | Φ1500-8000mm |
Diameter dan lebar roda | Φ800 × 360mm |
Kecepatan pengelasan rotator linier | 6-60m / h |
Tenaga motor | 2 × 7.5kw |
2. Daftar konfigurasi utama
Tidak. | Barang | Konten | Merek | |
1 | Tenaga motor | 7.5kw | Motor domestik | |
2 | Perebus buatan sendiri | Kecepatan input | 1450 | Standar industri 4 # peredam |
Rasio kecepatan total | 1862 | |||
Input gear z, m | m = 6, z = 13 | |||
Output gear z, m | m = 12, z = 47 | |||
Gear material dan perawatan panas | 40Cr Tempering HB215-255 Quench HRC45-50 | |||
3 | Diameter dan lebar roda (baja tuang) | Φ800 * 360 | ||
4 | Material rotator las dan perlakuan panas | ZG50Mn2, permukaan pengerasan HRC45-55 | ||
5 | Welding rotator bearing pengelasan self-aligning bantalan rotator | Model | 22248 | ZWZ |
Standar | 240/400/128 | |||
6 | Konverter frekuensi | 15kw | TAIAN |
3. Komposisi peralatan
● Rotator pengelasan seri HGK terdiri dari rotator pengelasan daya, pengalih las pemalas dan sistem kontrol elektronik.
● Rotator pengelasan disesuaikan dengan sekrup timah manual, untuk memastikan sudut bungkusan rotator pengelasan ke silinder berada dalam jarak 45 ° - 110 °, langkah penentuan posisi dirancang antara kursi rotator pengelasan dan alasnya.
● Positioning baffle dipasang pada kedua sisi kursi rotator pengelasan.
● Dasarnya adalah perakitan pengelasan, dan tinggi solder tidak kurang dari 70% ketebalan pelat.
● Dua penggerak las pada putaran pengelasan daya digunakan dual drive, dan digerakkan oleh dua motor. Rantai transmisi: motor → tiga → tahap peredam gigi → langsung menggerakkan pengikat las.
● Three-stage gear reducer adalah produk standar. Bagian transmisi peredam dibuat dengan baja berkualitas tinggi 40Gr, dan kekerasan quenching permukaan gigi adalah HRC45-50.
● Konverter frekuensi AC digunakan kontrol kecepatan motor DC dengan torsi konstan. Sinyal dikendalikan oleh kuantitas analog, dan kecepatannya ditunjukkan oleh tabel tampilan digital dengan presisi tinggi.
● Sistem kontrol listrik dilengkapi dengan tegangan rendah SIEMENS atau ABB.
● Sistem ini memiliki antarmuka penghubung untuk manipulator pengelasan dan sistem pengelasan untuk mewujudkan kendali terkonsentrasi.
● Sistem kontrol listrik terdiri dari kotak kontrol listrik dan remote control box. Kotak kontrol listrik dilengkapi dengan power indicator dan power master switch, dan remote control box dilengkapi dengan tombol start, gerak positif dan negatif, regulasi kecepatan dan stop mendadak serta tampilan kecepatan digital.
● Panjang garis kotak remote control adalah 10 meter.
4. Supply scope
● Rotator pengelasan daya: 1 set
● Pemindah las pemalas: 1 set
● Sistem kontrol: 1 set
● Dokumen teknis: 1 set
(termasuk manual instruksi operasi, diagram rangkaian skematik, grafik program, instruksi bagian yang dibeli, laporan pengujian dan sertifikasi kualitas)
Rotator las konvensional Kami bisa memberikan OEM serive kepada pelanggan, dan jenis rotator ini hampir dengan seri ESAB yang diekspor ke Europ Kabel 15m dan panel remote |
Kotak kontrol listrik, mudah dioperasikan, PU atau roller logam tergantung pada Anda |
