1. Prinsip struktur

Model DX1215 end face milling machine terdiri dari body mesin, sliding table, stand column, elevating table, mekanisme feed horizontal, mekanisme elevating, sistem kontrol elektrik dll.
Meja kerja hidrolik terdiri dari dua meja kerja, dua kursi penentuan posisi, dua kursi tekan, dan satu stasiun hidrolik.

Tubuh mesin adalah struktur pengelasan, pengobatan annealing. Ini memiliki karakteristik intensitas tinggi, deformasi kecil. Rel tubuh mesin, salah satunya adalah rel persegi panjang yang memiliki kapasitas besar, dan salah satunya adalah rel tipe V yang memiliki presisi tinggi. Slipway adalah pengecoran striktur baja yang memiliki ketahanan aus yang baik. The slipway rail dan mesin body rail memiliki ketepatan kerjasama yang baik setelah grinding.

2. Data teknis

● Ukuran kerja: 1200 * 1500mm
● Kecepatan putar kepala putar utama: 80-400r / menit
● Rentangkan panjang poros utama: 80mm
● Diameter pemotong: φ125mm
● Penggilingan daya motor: 5.5kw
● Kecepatan makan horizontal: 54,8-548mm / menit
● Kecepatan balik horizontal cepat: 822mm / menit
● Horisontal memberi makan daya motor: 3kw / 4kw (kecepatan ganda)
● Kecepatan makan vertikal: 53-530mm / menit
● Kecepatan pengangkatan cepat: 530mm / menit
● Daya motor pengumpan vertikal: 1.5kw

3. Kinerja

● Mesin ini terutama terdiri dari facer, kolom elevasi, meja kerja, tempat tidur, unit pengumpan mekanis, sistem kontrol listrik, unit penjaga-rel dan peralatan penggilingan.
● Tempat tidur adalah struktur pengelasan, anil setelah pengelasan, memiliki bobot ringan, intensitas tinggi, sedikit deformasi, struktur yang wajar, dan teknologi yang baik
● Facer adalah jenis TX-32A, struktur yang wajar, kinerja yang andal, rentang kecepatan yang luas, kekakuan yang baik, kebisingan rendah, efisiensi tinggi, dan operasi yang mudah
● Meja kerja ditempa, dibentuk menjadi pasangan geser dengan tempat tidur, untuk relnya, satu lagi persegi panjang, bagian V lainnya, dengan kapasitas pemuatan besar dan presisi pemandu tinggi, juga dengan kondisi pelumasan yang baik, meja kerja adalah digerakkan dengan sistem transmisi mekanis melalui mur-mur timah tusuk, dengan gerakan cepat-UNTUK, kerja-UNTUK dan cepat mundur, facer dipasang pada meja kerja, yang menggiling benda kerja, mereset dan meninggikan di bawah kendali meja kerja, siklus meja kerja diwujudkan melalui sistem transmisi mekanik dan sistem kontrol listrik, dan dapat dikontrol dengan tangan
● Unit penjagaan rel memiliki penyegelan yang baik, radiasi yang baik dan masa pakai yang lama, ini adalah struktur yang mengecil, ada lubang mengintip di kap pengaman, di mana pelumasan dan kebersihan rel dapat diamati, minyak dapat diaplikasikan ke rel, piring mini-cover digunakan untuk menutupi lubang
● Sistem transmisi mekanis:
Sebuah. arah horizontal: gerakan ke dan ke belakang dari meja kerja, yang dicapai dengan poros di kotak makan, melalui pasangan tusuk sekrup-putar dan braket, vertikal
b. arah: gerbong ditinggikan dengan poros di gear box, melalui pasangan transmisi tungkut-sekrup
● Facers yang digunakan pada mesin ini adalah facer permukaan standar, material kepala facer dapat diubah menjadi blade hard-alloy
● Untuk menjepit dan memposisikan benda kerja, mesin ini dengan 2 set pengencang kerja-kerja (meja kerja hidrolik)

4. Supply range dan komponen

● Kolom elevasi: 1 set (termasuk facer TX32, carriage elevating, elevating column, counter-weight, elevating transmission unit)
● Perakitan tempat tidur bubut: 1 set (termasuk meja geser, tempat tidur mesin, motor penggerak makan, sekrup pengumpan)
● Sistem elektrik: 1 set (termasuk kotak kontrol, panel operasi, inverter AC, dll.)
● Pengisi frais: 1 set (termasuk φ125 facer permukaan standar, blade)
● Aksesori dengan mesin: 1set (termasuk facer pull-rod, cutter fitting tools, milling exchange gear)
● Penjepit benda kerja: 2 set (termasuk silinder minyak, rak meja kerja, base oil cylinder)
● Stasiun pompa hidrolik: 1 set
● Spare part dengan mesin: 1set (termasuk 2 buah sekring, 2 buah tombol)

5. Dokumen teknis

● Manual operasi (gambar prinsip listrik, gambar prinsip hidrolik dan gambar pondasi dll.)
● Daftar kemasan
● Petunjuk operasional kepala penggilingan
● Manual operasi stasiun hidrolik

6. Bagian disiapkan oleh pembeli

● Foundation (kertas diagram akan disediakan oleh penjual)
● baut dan baut ekspansi

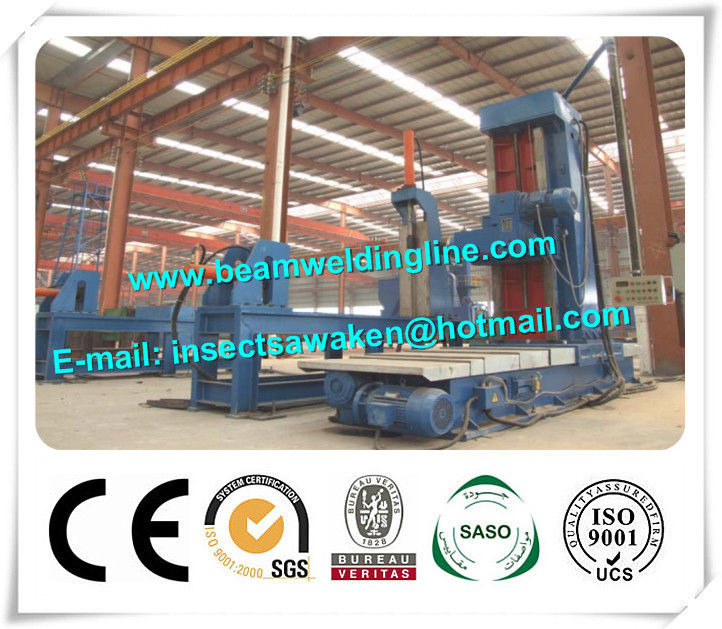

H beam end face milling machine - Struktur menunjukkan
