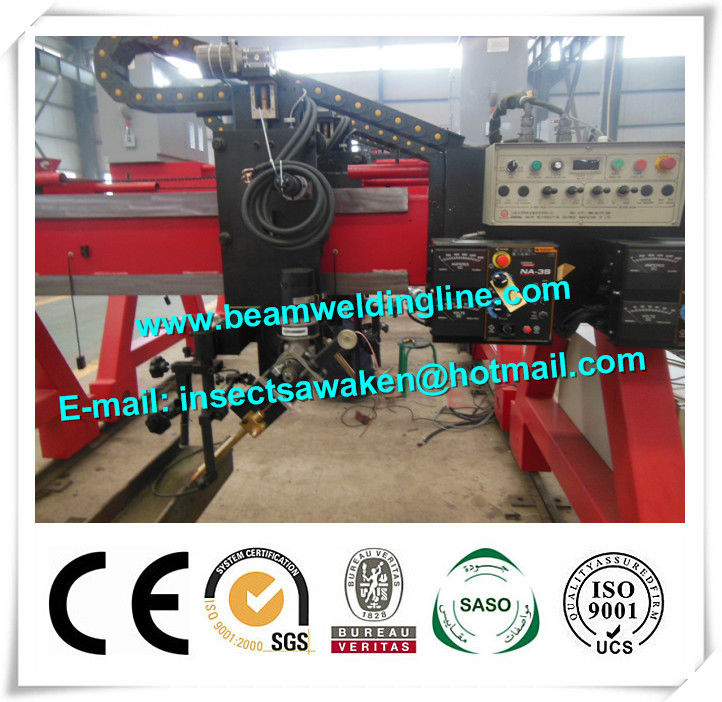

Struktur Baja Kotak Horizontal Beam Production Line H Beam Welding Machine
Cahaya Tinggi | metal band saw machine,welded h beam line |
---|
Struktur Baja Kotak Horizontal Beam Production Line H Beam Welding Machine
1. Fitur utama
● Mesin ini bisa mengelas dua lapisan pada waktu bersamaan, terutama pada penampang yang layak dan balok runcing
● Ini akan mengadopsi kontrol teknologi PLC dan mikroelektronik yang canggih, kualitasnya bagus, efisiensi produksi tinggi, pengoperasiannya mudah
● Memiliki teknologi profil otomatis fleksibel untuk mencapai pelacakan secara otomatis, hindari pengelasan perbaikan sampai bagian penampang, menghemat bahan dan meningkatkan kapasitas produksi
● Busur tunggal dan kawat tunggal berteknologi las busur arus utama terendam, hemat biaya kawat las, kurangi percikan dan cahaya busur, dan jahitan pengelasan dengan lancar.
2. Spesifikasi teknis
Barang | Spesifikasi | |
Model | MZH1000 * 2 | |
Metode Drive | Sisi ganda drive | |
Ketebalan benda kerja | Baja karbon dan baja paduan rendah, ketebalan web 6-14mm, ketebalan flens 14-25mm | |
Tinggi dan lebar potongan kerja | Lebar web 200-800mm, tinggi Flange 50-260mm | |
Lebar mesin | Jarak rel | 2810mm |
Lebar pengelasan yang efektif | 200-1800mm | |
Lebar | 3700mm | |
Panjang mesin | Panjang rel yang efektif | 18000mm |
Panjang pengelasan yang efektif | 16000mm | |
Sumber Daya listrik | Sumber pengelasan SAW | |
Masukan arus | 2 * 50KW | |
Spesifikasi pengelasan | Kecepatan gratis | 3000mm / min |
Kecepatan pengelasan | 250-1200mm / menit | |
Diameter kawat pengelasan | 4mm | |
Arus pengelasan | Sesuaikan dari 300-1000A | |
Siklus | 100% | |
Bergerak memanjang jarak | 230mm | |
Kepala horisontal bergerak jarak | 600mm | |
Kapasitas reel kawat pengelasan | 25kg | |
Kapasitas gerbong Flux | 50kg / set | |
Kualitas permukaan | Memenuhi standar GB10854-89 | |
Persyaratan pengelasan | Pengelasan halus | |
Suhu | -10 ℃ sampai 40 ℃ | |
RH | ≤ 70% | |
Tegangan | 380V ± 5% | |
Frekuensi kekuatan | 50 / 60HZ |
3. Bagian kunci mesin
Barang | pengantar | Merek |
Bingkai utama dan balok silang | Bagian utamanya adalah semua struktur pengelasan, kekuatan tinggi dan Perangkat ringan, frame dan drive mengadopsi metode pengelasan Dengan bagian baja, hubungkan dengan perangkat drive sisi ganda (Motor asinkron 3PH pada kecepatan rendah), mengadopsi frekuensi menyesuaikan | Persahabatan Mesin |
Sumber SAW | Metode pengelasan busur terendam | Zhengzhong |
Sistem pengaturan | Kontrol digital dan PLC untuk mencapai pengelasan secara otomatis | Omron |
Perangkat pelacak otomatis | Mekanis otomatis dilacak | Persahabatan Mesin |
Sistem daur ulang fluks | Mesin daur ulang fluks, perangkat penyimpanan fluks, pipa lunak | Persahabatan Mesin |
Sistem penggerak longitudinal | Ganda gearbox motor sisi kiri | |
Motor NMRV50-75-300-0.55KWB14 | Zhejiang Hangzhou | |
Sistem penggerak horisontal | Kontrol gearbox motor | |
Motor 70ZYT51-WJ200T1 | Xianghe | |
Sistem penggerak vertikal | Kurangi sekrup penggerak secara otomatis | |
Motor: 51K40GN-S2, reducer: NMRV030 | Shanghai Shuangba | |
Peredam pengaman kawat | PL80 | Planet |
