1. Pengenalan mesin

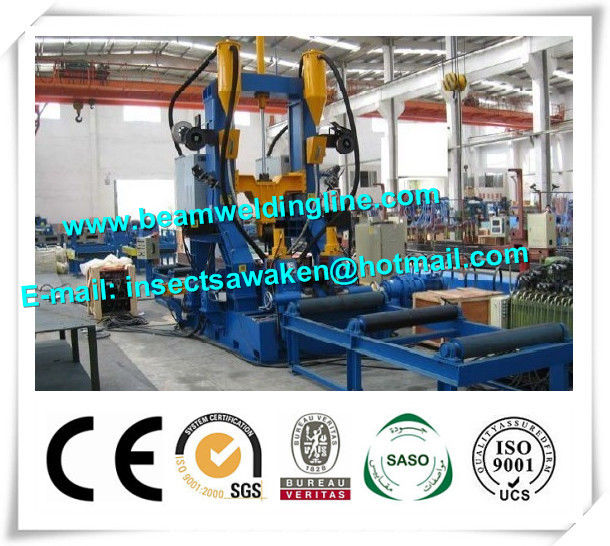

PHJ seri H balok mesin fabrikasi adalah peralatan yang sangat efisien untuk pembuatan struktur pengelasan balok H, yang dapat menyelesaikan pekerjaan perakitan bentuk "I" yang akurat, SAW, flange meluruskan balok tugas ringan H dengan lekukan las di bawah 8mm. Peralatan ini memiliki keunggulan penampilan yang kompak sambil mengintegrasikan fungsi perakitan, pengelasan dan pelurusan, sehingga tidak mengeluarkan transfer pekerjaan di antara proses yang berbeda, yaitu peralatan hemat biaya untuk teknologi yang baik.

2. Parameter teknis

● Dimensi kerja-potong

● Parameter mesin
- Pengelasan: Putaran busur kembar SAW
- Lengan las maksimal ukuran single pass: 8mm
- Input conveyor: panjang total 10m, menjadi 3 segmen, dimana satu motor adalah 3 set conveyor
- Output conveyor: panjang total sekitar 10m, dimana dua dapat dinaikkan 4 set conveyor
- Perakitan, pengelasan dan pelurusan kecepatan: 0.2-2m / menit
- Daya total: 11KW (dua daya pengelasan 180KVA)
- Ukuran mesin: panjang × lebar × tinggi = 28m × 4m × 4.2m
- Warna: tergantung pada permintaan pelanggan

2. Unit perakitan

Ada 3 set manipulator di antara konveyor input peralatan, untuk menyelaraskan dan memposisikan flens dan web dengan kasar. Ketika lembaran diangkat ke peralatan, manipulator ini dapat mendukung lembaran dan menyelaraskannya, mencegah lembaran dari pembuangan, membuat operasi menjadi aman dan dapat diandalkan.

Ada 2 set unit posisi untuk flens dan web masing-masing, dengan gaya positioning satu sisi timbal-sekrup, sisi lain silinder hidrolik, membuat posisi akurat dari potongan kerja. Unit posisi sekrup timah (2 untuk flens, 2 untuk web) disatukan bersama melalui batang kopling peredam, menjamin kerja fase in unit, serta penyesuaian sederhana dan cepat untuk ukuran balok H yang berbeda.

Setelah web dan flens dikirim ke peralatan, unit pelurusan ekor akan dinaikkan secara otomatis, memastikan keselarasan wajah flensa dan jaring.

3. Unit pengelasan

2 set sistem US LINCOLN DC1000 SAW digunakan untuk pengelasan 2 jahitan di samping kedua sisi balok H, mode busana Twin (TWIN, Ø1.6 wire), yang memiliki efisiensi dan kualitas tinggi.
Posisi obor las bisa disesuaikan dan mudah diamati saat pengelasan.

2 set sistem daur ulang fluks otomatis digunakan untuk menyampaikan fluks ke lapisan pengelasan dan penyaringan dan daur ulang fluks yang tidak disengir dengan cara lubang hisap di sisi belakang obor, dan mengisap fluks kembali ke laras fluks untuk digunakan kembali.

5. Meluruskan unit

Deformasi terjadi pada las las flensa. Untuk alasan ini, 1 set unit pelurus flens dilengkapi pada sisi output peralatan. Gaya mekanik adalah gaya stroke, kekuatan kuat dan kontrol yang mudah.

Tebal flens yang bisa diluruskan lihat di bawah meja (tensile strength σb≈400MPa):

Setelah pengelasan, satu sisi web akan dikenai masukan panas, membuat balok H melebar dan membungkuk ke atas. Untuk alasan ini, 2 set conveyor pengangkat digunakan untuk mendukung balok-H.
Peralatan tersebut memiliki kecepatan yang sama untuk perakitan, pengelasan dan pelurusan yang dikontrol VF dan ditampilkan dalam digit, beradaptasi dengan pembuatan balok H dengan berbagai spesifikasi.

6. unit utama

● Sistem pengelasan: US Lincoln DC-1000, TWINARC
● Sistem penggerak AC VF: JP Mitsubishi
● Reducer: buatan Cina
● Sistem hidrolik: buatan Cina

7. Rentang pasokan

● Badan utama: unit perakitan, sistem pengelasan, unit pelurus, gantry atas, sistem pengangkutan fluks dan daur ulang.
● Input conveyor: panjang total sekitar 10m, 3 set manipulator untuk menyelaraskan kasar dan mendukung flens dan web.
● Output conveyor: panjang total sekitar 10m, 2 segmen conveyor pengangkat.
● Welding PS: 2 pasang LINCOLN DC 1000, unit pengumpan kawat NA-3S dan papan kontrol.
● Stasiun pompa hidrolik: 1 set
● Sistem kontrol: 1 set

Mesin balok H terintegrasi mengadopsi US Lincoln DC1000 tukang las dan NZ3-S controller Mekanisme pemasangan obor pengelasan diatur secara terpisah, tidak hanya dapat menyesuaikan posisi tinggi dan posisi horisontal, juga dapat menyesuaikan sudut obor las pada dua arah, ini menjamin bentuk jahitan yang bagus.

3 in 1 H Beam automatic vertical welding machine Pembuatan Cranes, pembuatan struktur baja, bangunan jembatan, balok hara, las balok cahaya otomatis, mesin las spot, fabrikasi baja Jika anda ingin melihat video silahkan cari Luk Mankai di Youtube
