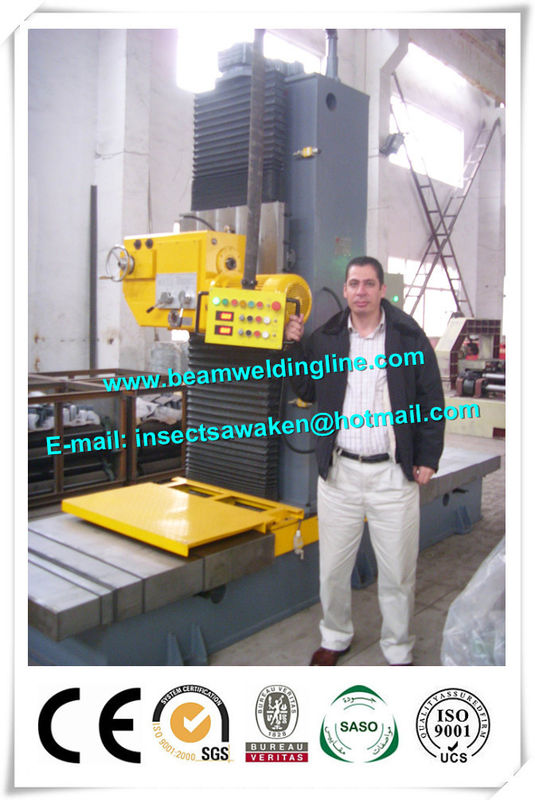

Portable Metal End Face Milling Machine Untuk Box Beam, 5.5KW 1440RPM
1. Pengantar utama
H Beam Milling Machine digunakan terutama untuk pekerjaan penggilingan akhir dengan pekerjaan besar. Ini pada dasarnya adalah mesin portabel. H Beam Milling Machine adalah solusi penggilingan portabel untuk pekerjaan besar. Mesin ini bisa digunakan untuk end face mill, bor dan bore.
● Bekerja:
Mesin ini bisa digerakkan dalam workshop dengan bantuan derek dengan bantuan derek. Mesinnya kemudian bisa dilesat untuk mendapatkan kekakuan dan permesinan bisa dimulai, sementara pekerjaan diletakkan di lantai dengan atau tanpa menjepit tergantung ukurannya.
● Keterangan:
Mesin dilengkapi dengan semua gerakan sumbu tiga, X, Y dan Z. Gerakan sumbu diberikan oleh mur sekrup timah dan cara panduannya adalah besi tuang atau kombinasi antara cara pengerasan dan pengepakan kasus. Gerakan sumbu didorong oleh motor indikasi Ac dan kotak peralatan reduksi cacing. VFD vektor umum digunakan untuk rentang umpan kurang-langkah dari ketiga sumbu.
Kepala penggilingan dapat berupa kepala penggilingan 5HP dengan keluaran spindel ISO 40 atau kepala penggilingan 10 HP dengan keluaran spindel ISO 50.
● Lampiran yang tersedia:
Lampiran Sudut Kanan: Tempelan sudut kanan dapat diberikan dengan biaya tambahan. Ini bisa digunakan untuk mesin pada sudut siku-sumbu horizontal. Bagian belakang yang memikat memungkinkan sudut kanan mengarah ke putaran 360 °.
Universal Milling Attachment: Kemampuan kontur spherical tot (a) untuk memiringkan ± 360 ° di sekitar poros spindle mesin (b) untuk memiringkan ± 360 ° pada sumbu spindle sendiri & & (c) berosilasi dari depan ke belakang. Dengan kata lain, poros kepala universal dapat diposisikan pada sudut yang diinginkan - pada bidang melingkar atau bidang berosilasi atau pada bidang kombinasi dari posisi melingkar dan berosilasi.
● Kepala penggilingan alternatif:
Ram Type Milling Head: Kepala penggilingan tipe Ram, seperti namanya menyarankan ram bukan pena untuk gerakan horisontal. Ram itu menambah jangkauan ke sumbu horizontal, meningkatkan kekakuan.
Kepala penggilingan ram tipe dengan attachment sudut kanan atau penggilingan universal sangat ideal untuk mesin dinding bagian dalam balok H.
2. Spesifikasi Utama
Parameter teknis | P = 5.5KW, 1440RPM |
Penggilingan motor power | L × M = 1200 × 750mm |
Ukuran tabel slide | L = 1500MM |
Maksimum perjalanan meja slide | V = 50-600MM / MIN |
Meja geser bergerak maju | Motor servo 130SJT-M150B |
Motor penyangga silang | Motor servo 130SJT-M150B |
Motor pengumpan vertikal | D = 125MM |
Pemotongan dan penggilingan pemotong dia. | N = 80-400RPM |
Penggilingan kepala spindle memutar kecepatan | L = 80MM |
Penggilingan kepala sekrup ekstrusi panjang | V = 50-600MM / MIN |
Panel Kontrol & Penggilingan Kepala ● Terdiri dari penggilingan dan pemotongan kepala, mengangkat kolom tegak, meja kerja, bodi mesin, sistem makan mekanis, sistem kontrol listrik, perangkat pelindung rel, perkakas, dll. ● Mesin ini digunakan untuk dua ujung pengelasan kolom H-beam dan box and rolling millingand processing. ● maks. Wajah akhir penggilingan adalah 1200x1500mm, min. benda kerja wajah akhir adalah 300 * 200mm, juga bisa mengeraskan muka samping balok baja H dan kolom kotak. ● Ini adalah operasi yang mudah digunakan, struktur sederhana dan penyesuaian cepat, yang merupakan peralatan yang diperlukan untuk pembuatan baja profil profesional. |
