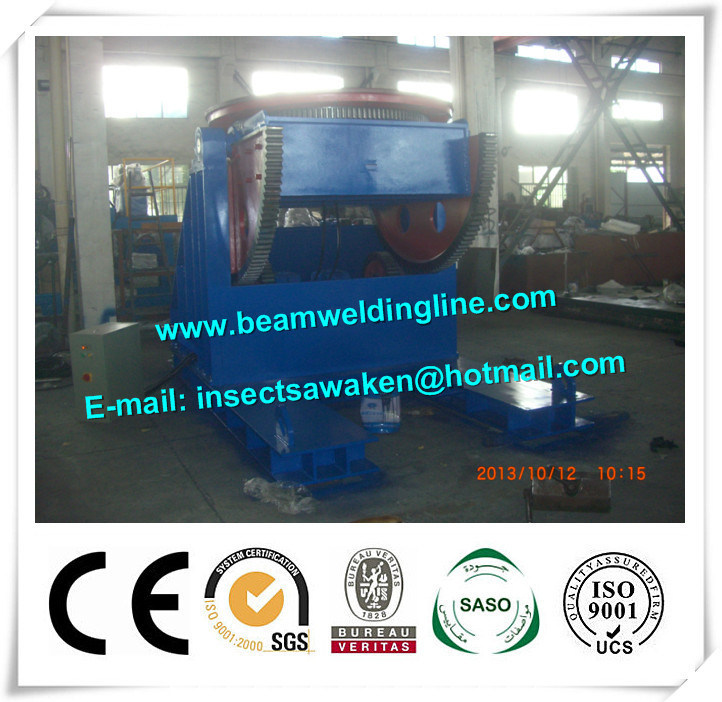

Rotary Memiringkan Otomatis Pipe Weld positioner / Welding Welding Turntable

Tempat asal Cina
Nama merek Friendship Machinery
Sertifikasi CE, ISO
Nomor model WP Series
Kuantitas min Order 1 Set
Kemasan rincian PAKET STANDAR
Waktu pengiriman 30 hari kerja setelah pembayaran bawah
Detail produk
Cahaya Tinggi

las manipulator

,

kolom dan booming manipulator pengelasan

Tinggalkan pesan
Deskripsi Produk

Pemuat Las Rotary Tilting Automatic Weld Positioner / Welding Welding Turntable

1. Meja kerja

● Permukaan kerja diproses dengan lubang sekrup N4 dan alur 6T, bertemu dengan mur M30T, dan alur melingkar, fasilitasi potongan pekerjaan di bagian tengah; T berbentuk alur di bawah menambahkan piring.

● Gunakan pelat baja berkualitas tinggi, perkuat perawatan pada bagian tegangan; anil, proses pereda stress.

● Meja kerja dipasang pada badan putar profesional, bantalan stabil dan rotary.


2. Mekanisme putaran

● Tabel dipasang pada bantalan pendukung putar, pastikan bantalan dengan nilai penggerak dan putaran halus; Mekanisme putar adalah untuk mendorong putaran benda kerja.

● Bagian bawah meja kerja mengadopsi profil dilas, penguatan pada bagian tegangan, tabel setelah pengelasan menghilangkan stres, tidak ada deformasi.

● Meja kerja dipasang pada bantalan putar, untuk memastikan putaran yang stabil. Bantalan slewing memiliki daya dukung yang besar, presisi tinggi.

● Slewing membawa "deretan slewing ring" yang diproduksi oleh produsen profesional. Miliki kelebihan struktur yang wajar, kekakuan yang baik, ringan, umur pemakaian yang panjang, dll. Bantalan slewing dirancang dengan alat penyegel penuh karet tahan panas, minyak pelumas tidak bocor, debu luar tidak bisa masuk bantalan slewing bearing bearing bearing. , memenuhi lingkungan pengelasan yang sangat buruk. Dan dilengkapi dengan pipa pengisi mentega yang memanjang, disuntikkan dengan mudah ke mentega, agar peralatan tetap berjalan dengan baik.

● Rotary meja kerja adalah dengan motor AC melalui peredam roda sikloid roda ganda.

● Perangkat roda gigi penggerak yang terbuat dari bahan 40Cr, dan perawatan pengerasan permukaan gigi yang marah, sehingga bisa memenuhi transfer dengan kekuatan tinggi.

● Didorong oleh penyesuaian laju konversi frekuensi stepless dalam rentang kecepatan yang lebar, untuk memastikan output torsi konstan.

● Mekanisme putar diatur pada balok silang, bingkai struktur kotak omset. Beam mendukung potongan kerja, dan memindahkan berat ke kolom, dapat menanggung beban benturan dan torsi yang besar. Gunakan struktur kotak, bisa secara efektif membawa dan anti torsi. Perawatan struktur kotak stress setelah proses pengelasan, dan sesuai kondisi pengaturan tegangan memiliki sejumlah besar penyok. Beam dan mekanisme omset terhubung melalui baut.


3. Mekanisme pendinginan

● Mekanisme omset bisa membuat gerak kerja pitching motion; ubah posisi benda kerja yang nyaman untuk pengelasan.

● Gunakan peredam gigi cacing gigi melingkar (peredam roda gigi dua tahap); memiliki daya dukung yang besar, kemampuan anti shock, untuk menjamin kinerja kerja yang aman dan stabil dalam proses peralihan peredam kecepatan.

● Prinsip kerja omset: motor penggerak rem elektromagnetik - peredam gigi - potongan gigi kerja. Dengan disk bergigi ganda dengan modulus berdiameter besar dan tinggi dapat mewujudkan omset kerja, stabil dan andal, efek bantalan yang baik, mekanisme penggerak putaran juga akan menggunakan torsi dan motor keluaran reducer yang tinggi, dan mempertimbangkan keamanan dan keandalannya, semua memiliki Mengunci rem, pastikan peralatannya aman dan andal untuk digunakan.
