Alat Las Manipulasi Las Tenaga Las

Alat Las Manipulasi Las Tenaga Las

1. Instruksi peralatan

Manipulasi las dapat terdiri dari peralatan mekanis pengelasan otomatis melalui penggerak las, posisi pengelasan. Ini digunakan untuk jahitan pengelasan melingkar internal dan eksternal, lasan fillet dan jahitan pengelasan longitudinal internal dan eksternal memiliki fungsi bergerak, berputar, mengangkat dan melintasi.

2. Parameter teknis

● Gaya struktural: dapat dipindah dengan rotasi
● Stroke efektif vertikal: 3000mm
● Stroke efektif horizontal: 3000mm
● Kecepatan elevasi boom: sekitar 1000mm / menit
● Tenaga motor vertikal: 1.5kw (motor rem)
● Boom melintasi kecepatan: 100-1000mm / min
● Daya motor horisontal: 0.75kw
● Mode kontrol kecepatan horisontal: Peraturan kecepatan frekuensi variabel AC
● Sudut rotasi kolom: ± 180 ° (motor-driven)
● Motor putaran motor: 0.55kw
● Kecepatan bergerak: 3000mm / menit
● Memindahkan daya motor: 2 * 0.4kw
● Lincoln DC1000 dan perangkat daur ulang flux (pilihan)

3. Fitur kinerja

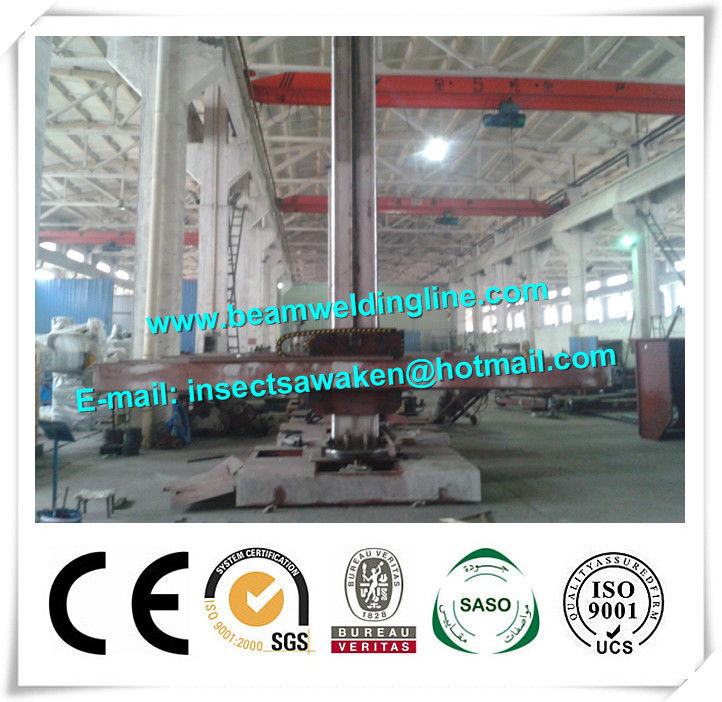

Manipulasi las terdiri dari kolom, boom, hidung dan elevating. Kolom berbentuk persegi panjang, dan di atasnya ada mekanisme pengangkat boom yang merupakan balok ganda. Motor menggerakkan gigi cacing dan peredam cacing dan mendorong sproket dan rantai. Salah satu ujung rantai terhubung dengan perangkat pemandu boom, dan ujung lainnya dipasang pada besi keseimbangan di kolom.

Ada delapan kelompok blok katrol yang merupakan struktur poros eksentrik pada kursi pemandu boom. Mengangkat dan melenturkan boom dikendalikan oleh regulasi kecepatan frekuensi variabel AC yang dapat disesuaikan dengan kebutuhan pengelasan. Kepala mesin las otomatis dipasang di depan boom, dan hidungnya bisa dipangkas ke atas dan ke bawah, kanan dan kiri.

4. Kisaran suplai

● Manipulasi las: termasuk kolom dan boom, perangkat pengangkat, perangkat teleskopik, perangkat rotasi, sistem listrik.

Kotak kontrol listrik untuk manipulator las Item pilihan ● Pelacak jahitan pengelasan ● Osilator pengelasan ● Kursi berirama atau bentuk datar ● Kamera, monitor untuk proses pengelasan abservasi ● Mesin pemulihan dan konveksi fluks ● Kekuatan pengelasan Lincoln ● daya pengelasan China

Perangkat rotary Manipulasi las terdiri dari peralatan mekanis pengelasan otomatis. Bisa digunakan dengan alat las rotator, banyak diaplikasikan pada industri seperti boiler, pressure vessel, petroleum, chemical industry dan mekanisme. Karakter mesin dan dimensi utama dirancang sesuai dengan proses pengelasan otomatis, hanya peralatan yang tepat untuk meningkatkan kualitas pengelasan dan mewujudkan otomatisasi pengelasan.
