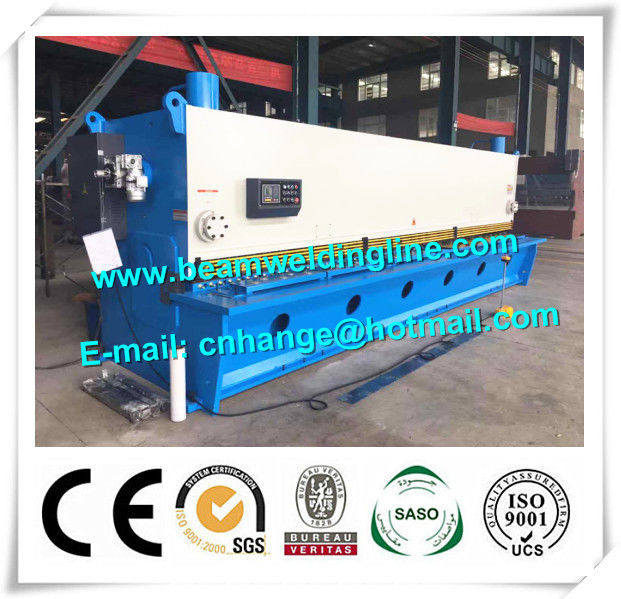

Plat Logam Hydraulic Guillotine Shearing Machine QC11Y Shearing Untuk Pemotongan Plat
Model | QC11Y | Mengontrol cara | NC |
---|---|---|---|
Sistem | E21 Brand | Kaki switch | Termasuk |
Motor utama | Siemens | geser ketebalan | 19mm |
Cahaya Tinggi | mesin geser guillotine hidrolik,cnc mesin geser hidrolik |
Parameter teknik
Model | Satuan | QC11Y-16 × 9000 | |
Ketebalan geser maksimum | mm | 16 | |
Lebar geser maksimum | mm | 9000 | |
Kekuatan lembaran baja yang dicukur | N / mm 2 | 450 | |
Sudut geser | ° | 0,5-2,5 | |
Stroke | min -1 | 5-15 | |
Panjang pisau | mm | 9100 | |
Jarak antara uprights | mm | 9230 | |
Kisaran gauge kembali | mm | 20-1000 | |
Daya motor utama | KW | 55 | |
Pompa roda gigi | Model | / | CP2-125-P-10R |
Mengalir | ml / r | 125 | |
Tekanan | Mpa | 31,5 | |
Berat bersih | kg | 57000 | |
Dimensi | mm | 10100 * 3000 * 3800 |
Struktur dan karakter perangkat
● Perangkat ini utama digunakan untuk memotong lembaran baja karbon ringan dengan kisaran ketebalan dari 4mm hingga 16mm, dan lebarnya kurang dari 9000mm, ketika kekuatan baja tidak lebih dari 450N / mm2. Jadi jika ingin menggunakan perangkat untuk memotong lembaran pelat dengan kekuatan lebih tinggi lebih dari 450N / mm2, ketebalan potong akan lebih tipis dari biasanya.
● Mengadopsi tiga petunjuk gulungan, untuk melepaskan izin antara panduan, kualitas potongan yang lebih tinggi.
● Pengukur kembali menggunakan penginstalan tampilan intelijen, nomor hitung otomatis, pengukur belakang
disesuaikan dengan kebutuhan klien.
Sistem NC E21
